V1.0安全生产可视化综合信息平台（一张图）

研发：北京凌天世纪控股股份有限公司

1、建设思路

方案采用标准开放架构，构建纵向从省、市到区县级安监机构，横向到安委会成员单位，前端到危化品生产企业的可视化监管“一张网”。在平时，力争实现以安全生产企业重大危险源、非煤矿山治理为主要管控对象，以不安全状态为主要监测对象，通过管控异常点预防事故发生，结合人工智能+传感采集手段，实现日常监管和预警监测功能，同时为现场巡查执法提供远程可视化管理手段；在战时，为突发事件提供可视化应急救援指挥能力。

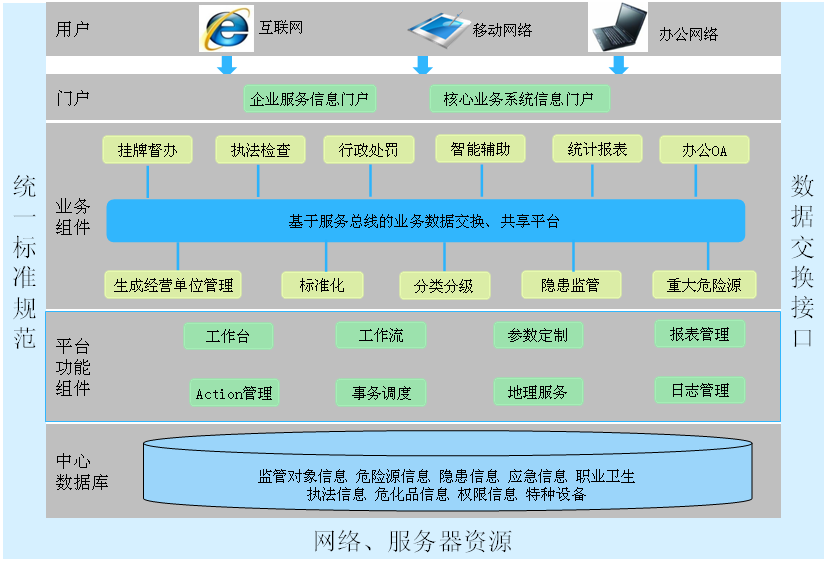

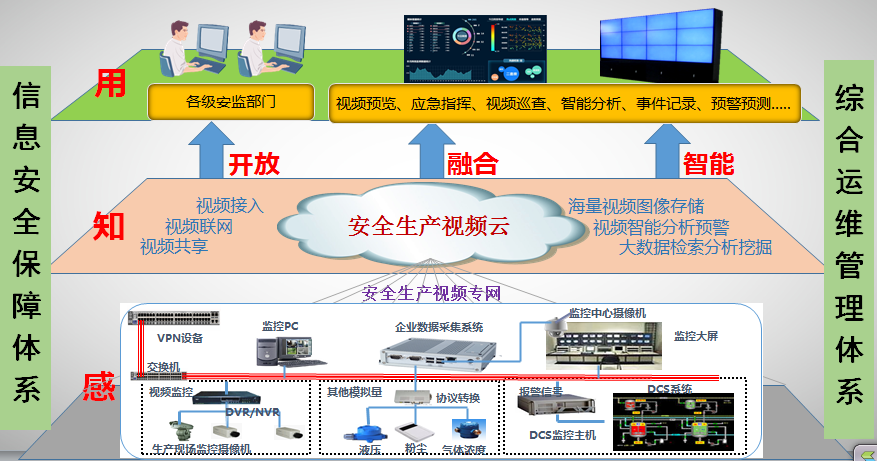

2、总体架构

可以概括为“135531体系”

Ø  1：表示一个视频大数据中心；。

Ø  3：表示三大支撑系统，包括企业档案数据管理、安全事件视图存储和智能分析应用

Ø  5：表示五类应用平台，即可视化视频综合监管平台、移动执法与应急指挥平台、视频监控平台、传感监测平台、综合决策平台。

Ø  5：表示五类行业用户，安监局、消防部门、应急部门、企业管理者、社会公众。

Ø  3：表示三大保障体系，信息安全保障体系、综合运维管理体系、数据标准规范体系。

Ø  1：表示一张安全生产视频专网。

3、方案内容

1）安全生产综合信息平台

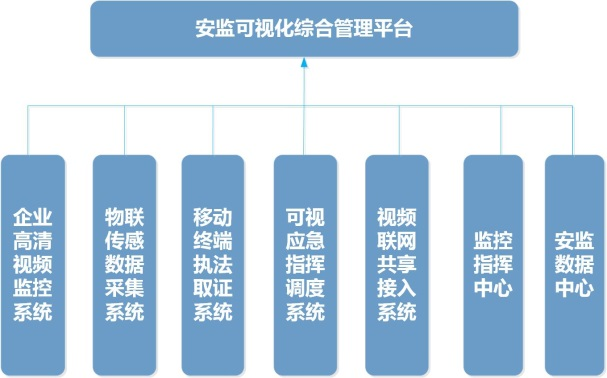

安监可视化综合管理平台是由企业高清视频监控系统、移动终端执法法取证系统、可视化应急指挥调度系统、物联传感数据采集系统、专题档案库存储系统、实时视频云存储系统、视频质量智能化系统、监控中心及微型机房组成，并由安监可视化综合管理平台进行集中统筹管理，各子系统按需交互，有机联动。

智慧视频监控系统主要由前端摄像机、企业前端重要录像存储设备等组成。视频智能分析系统支持通过深度学习技术对人车物以及异常行为事件进行人工智能识别出人车属性特征或行为事件变化从而进行实时预警分析、告警记录并联动中心进行视频复核记录及时处置。

视频智能分析应用系统目前包括越界/区域入侵/进入离开区域/滞留/徘徊/遗留/人员聚集/车辆停留/目标移动等异常行为及视频异常等智能分析预警、人脸和车辆特征识别布控、热成像周界行为分析、物体精确测温/观温预警、安全帽识别、在岗离岗监测、区域人数及人员密度精确统计等各类行为事件的实时高效侦测和联动告警。

视频质量诊断系统用于对异常损坏或人为破坏视频监控采集传输系统的行为事件进行定时运维管理和巡检侦测，作为智能化视频故障分析与预警设备其通过对前端设备传回的码流进行解码以及图像质量评估，对视频图像中存在的质量问题进行智能分析、判断和报警。

视频联网共享接入系统能够接入支持视频标准流媒体协议和联网国标协议的系统平台并支持通过开放式接口集成开发对接业务平台。通过对重大危险源、重要企业等场所现场视频信息的采集，保证网络信息安全的前提下，经由安全生产视频专网传输到各级安监部门应急指挥大厅，直观地反映现场的相关情况和数据信息，实现安监局对企业的重大危险源视频信息的远程可视化、相应的监控和处置，为实施监管提供依据，并为领导综合研判、科学决策和指挥调度提供视频图像信息支持，实现应急救援指挥的可视化。

物联传感数据采集系统是通过化工园区危化品生产企业、储存罐区或安全生产企业重大危险源场所现场安装的各种环境传感器设备，对基础环境数据进行采集监控并根据环境变量变化是否超限产生报警上报平台及相关监管处置人员，有效保障企业中各种场景下的安全生产风险管控和隐患排查治理。系统实时采集温湿度及易燃易爆、有毒有害气体等环境数据。

采用无人机、移动布控球等可视应急指挥调度系统辅助监管安全生产作业可以实现高效的信息采集、直观的数据分析、全面立体的可视化管理、科学高效的联动，满足应急指挥时突发事件快速及时的获取现状和信息发布等需求。系统突破了以往在动态监测、应急指挥、综合执法等过程中经常受地形、环境、交通等因素的限制，结合空间地理位置实时获取重点监管区域的视频图像动态信息，移动作业进行远程移动侦测，安监业务部门通过中心监控大屏可实时查看临时布控采集的视频图像，实现对企业重大危险源、危化品企业安全生产状况和违规事件信息的动态感知、及时掌控。系统安全作业保障能力强，可轻松实现危险作业区域巡检并进入人员难以企及的地区开展工作，无疑可以大大增加安监执法人员的巡检频率、提高日常巡检工作效率、避免巡检人员人身安全风险。

2）安全生产“一张网”（安监云）

视频云存储系统在通用文件云存储基础上，针对安防行业的数据特点和存储要求定制化开发，具有虚拟化技术、集群化技术和离散存储技术等技术亮点，主要由存储管理节点和存储节点两部分组成。系统内部需要配置的元数据信息由云存储管理服务器统一管理，管理节点还需要负责集群内部的负载均衡，失败替换等管理职能；视频云存储系统可以组建海量的存储资源池，容量分配不受物理硬盘数量的限制；并且存储容量可进行线性在线扩容，性能和容量的扩展都可以通过在线扩展完成。视频云存储具有节省投资、弹性扩展、按需分配、高速下载、集群容灾、面向大数据融合应用等优点。

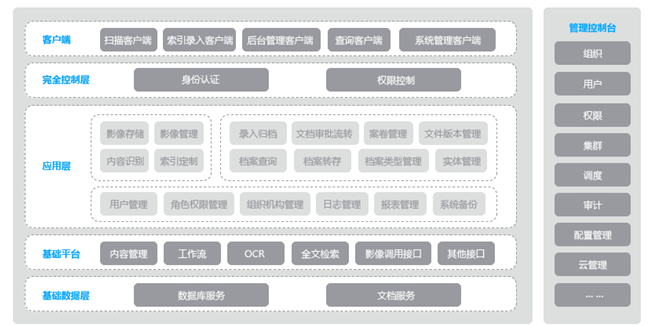

安监事件专题档案库存储系统提供对异常行为事件视频录像疑情片段自动记录以及安监巡查现场执法人员关于危险源等的视频、图片、文档的统一管理和存储，执法人员可根据结构化信息进行库内检索执法记录仪所记录的执法视频录像及图片并对支持录像进行点播、剪辑、下载等操作。实储在专题档案库存储系统内信息的管理如分类管理、版本控制、审核管理等，用户可以根据自己的需求构建数据分类目录将各类数据进行分类存储和管理。

3）安全监管移动执法系统和终端配备

移动执法系统包括移动单兵、车载取证、执法记录仪等。单兵、车载、执法记录仪等移动视频能够监控安监执法现场情况，全程记录执法过程，可再现整个执法过程，为行政执法、行政处罚提供直接、有力的视频图像信息。采集设备需满足视音频、图片的采集需求，并能与后台进行互动，满足一定的业务功能需求；中间传输网络使用运营商的3G/4G网络将数据上传监控中心；后端中心视频联网系统需满足设备的管理及后视音频的预览等需求。

4）安全生产应急救援指挥监控中心

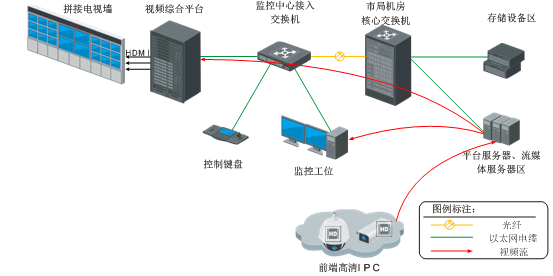

应急救援指挥大厅实现对视频监控资源的统一管理和调度。大厅建设监控中心、会议讨论室和信息中心机房等，部署搭配显示及控制系统、高清视频智能电视等设备，满足日常管理维护和应急指挥的需要。中心由综合控制系统、图像显示系统、多媒体音响系统、监控工位及必备的中心网络设备等组成。

5）非煤矿山采空区治理项目与非煤矿山尾矿库“头顶库”治理项目

针对像非煤矿尾矿库限采区违采、采空区盗采等大范围监控场景，传统视频监控用户如果要查看一片大范围区域，最常见的做法是在地面固定点安装多个摄像机每个负责一小片区域通过不停切换画面进行查看。这种方法主要缺陷是用户没有画面整体感、立体感，很难锁定需要观察的目标，对于土地流失过程、非法开采行为等结果，仅凭人工通过查看视频的方式无法快速知晓，不能比对出实时图像与过去图像之间的区别。并且摄像机云台操作复杂，需要频繁的切换摄像机与画面进行对焦等操作。再者摄像机数量繁多而监控范围大，工作人员数量有限，经常查看监控容易存在注意力不集中、精力不足等现象导致工作效率低下。而通过安装在制高点（铁塔或照明灯杆上）高清高倍球机配合拼接服务器就能解决以上问题。
