切石如泥

采用气动切割的金刚石链条锯

JQL-10/6000气动金刚石链条锯

Compact-air Powered Diamond Chain-Saw

技术完成单位：北京凌天世纪自动化技术有限公司

安标证号：MAJ110271

JQL-10/6000气动金刚石链条锯，是我公司经过多年的探索，开发出的新型切割与开槽工具。

气动金刚石链条锯由进口金刚石链条锯头、液压胶管总成、自加压冷却水箱三大部分组成，液压胶管总成将气源和金刚石链条锯连接起来，气源提供的气压驱动金刚石链条锯高速运转，进行切割。工作时，冷却水通过链板中间的孔流向切割部位，起到冷却和降尘的作用。

气动金刚石链条锯可用于岩石、矿山开采，用于密闭墙的砌筑，也可用于救援时的混凝土与岩石破拆。

气动金刚石链条锯所需要的气源可以是通风管道或空气压缩机（链条锯接受的压力为5-7公斤）。

主要用途

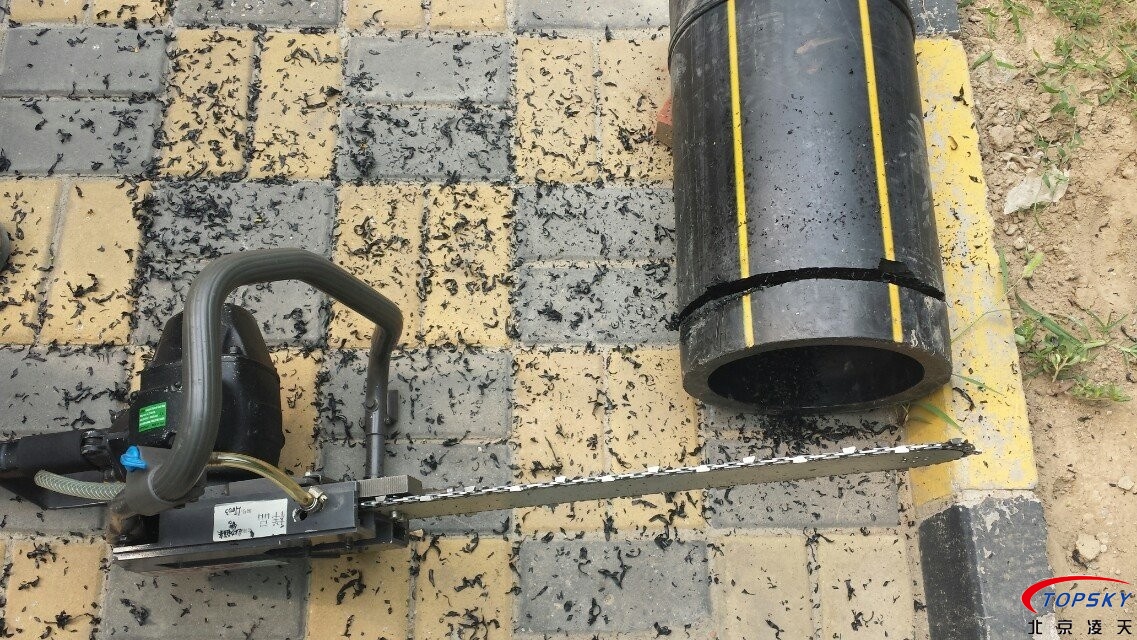

切割岩石、混凝土、钢筋混凝土、管道、砖石、石头和其它石材；

开槽，用于密闭墙的砌筑；

适用场所：密闭墙开槽、拆除、切割等地面安全场所。

型号的组成及其代表意义

 10/6000    链条锯机重（kg）/主轴额定转速（r/min）

  L       链条锯机重（kg）/主轴额定转速（r/min）

   特征：L－链条 J－金刚石 Q－气动

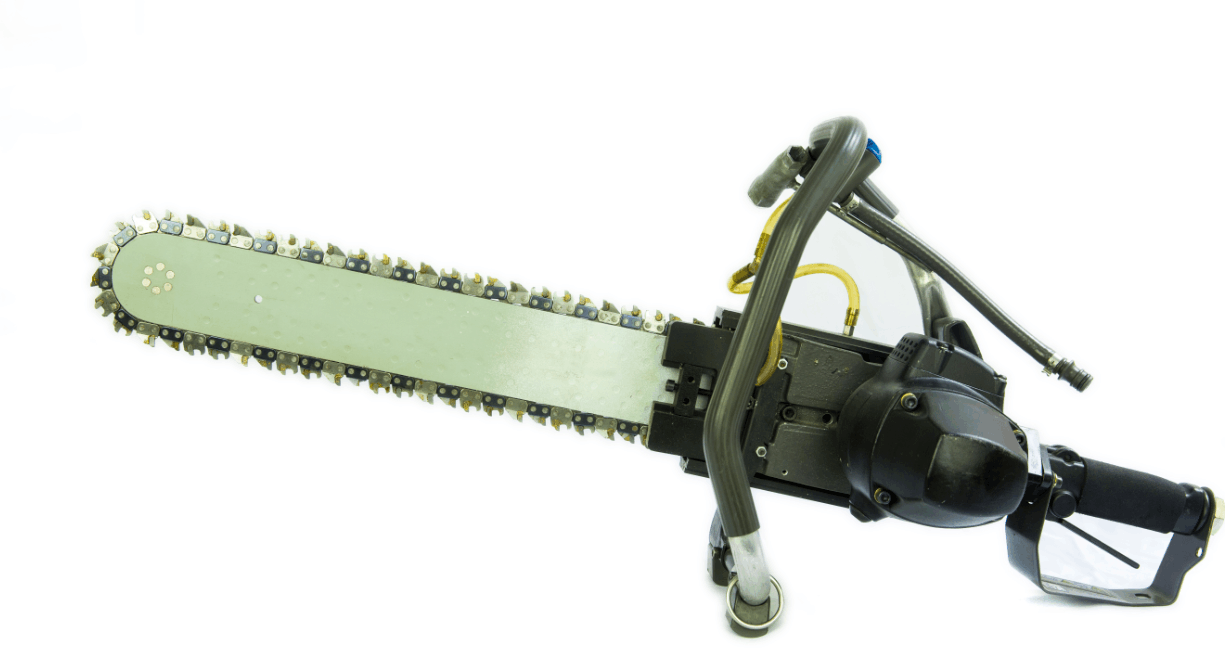

金刚石链条锯锯头

主要有主机、链板、金刚石锯条、行走导板、开关、冷却水管接口、空气管接口等组成。

1—液压胶管总成2—冷去水管接口3—主机4—行走导板5—链板6—开关   7—金刚石锯条锯

技术参数

*额定主轴转速：≥6000 r/min

*机重（不含液压胶管总成）：≤10 kg

*动力源：压缩空气

*切割性能S 切割截面积为200mm×100mm,长度为500mm、强度等级为C40的混凝土砖，切断时间不应大于40s

*锯板最大长度cm ≥43

*最大可切割深度cm ≥40

 额定压力：≤0.7 MPa

 额定流量：≤1000 L/min

 冲洗水压力：0.2-0.56 MPa

 噪声：≤120 dB(A)

 适用岩石硬度：≤8 F

 连接气管最大长度：200米

设备配置

进口金刚石锯头1套

锯板1片

气管20米

自加压冷却水箱

切割岩石进口金刚石锯条2条

切割松散材质进口金刚石锯条2条

专用设备箱1套

产品认证

产品特点

气动型金刚石链条锯，气源容易获取；

切割速度快，转速达到6000r/min；

相对于液压链条锯，可远距离操作，最大达到200米，液压链条锯连接的液压油管不能超过20米；

因为是低压驱动（气源压力小于7公斤），所以相对于液压链条锯，不存在漏油等问题；

重量轻便，单人即可操作。
