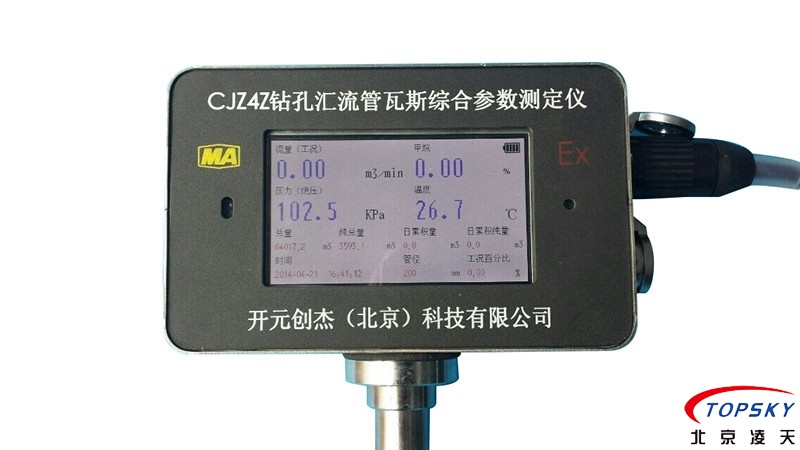

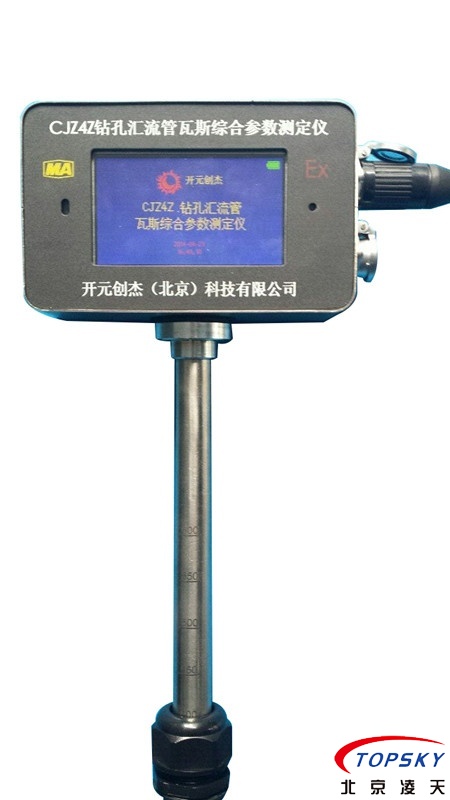

CJZ4Z
钻孔汇流管瓦斯综合参数测定仪
研发：开元创杰（北京）科技有限公司

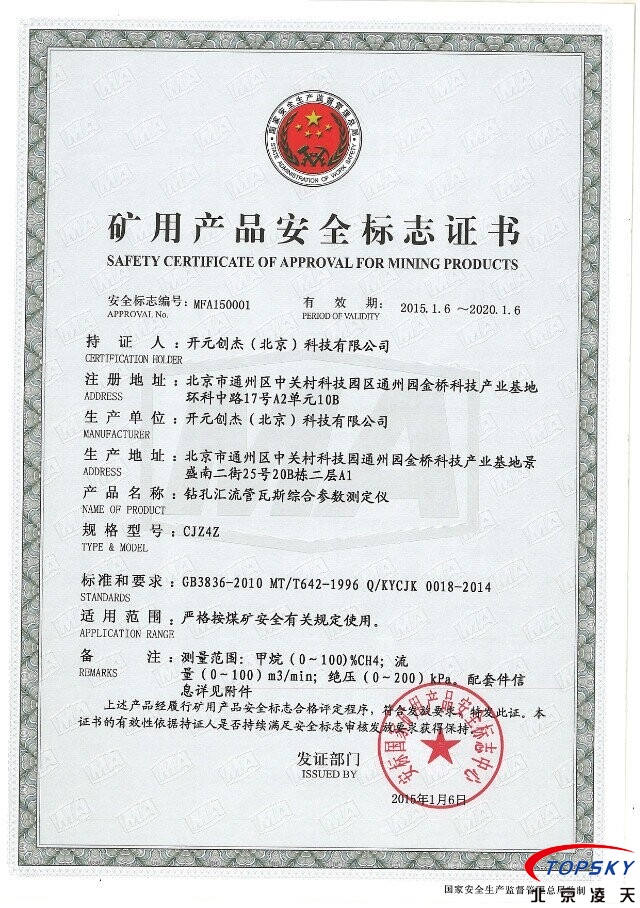

煤安证号：MFA15001

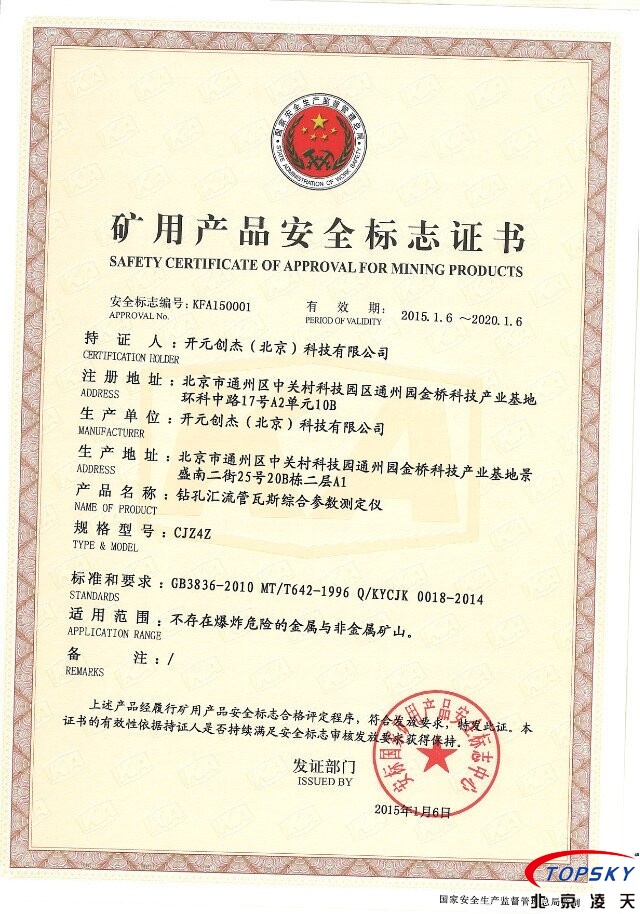

矿安证号：KFA150001
产品简介
CJZ4Z钻孔汇流管瓦斯综合参数测定仪采用全新的流量检测技术，全面解决了钻孔瓦斯监测的技术难题，是钻孔瓦斯抽采效果评判的首选设备，能够在线实时监测钻孔及汇流管内甲烷浓度、流量、管道压力、管道气体温度等参数。
性能特征
直接插入式测量，无需法兰，无需对管道进行切断处理！
测量腔内无阻挡和转动部件，无阻力，即使钻孔瓦斯流量低至0.003m3/min也能准确测量。
不受粉尘、水汽等影响，测量精确。
具备工况、标况模式设定功能，可设置仪器输出模式。
|
直接插入式测量，无需法兰，无需对管道进行切断处理！ |
技术参数
1分辨率
a)流量：0.01m3/min；
b)甲烷：（0.00～100.00）分辨率0.01%CH4。
c)绝压：0.1kPa；
d)温度：0.1℃。
2基本误差
|
参数 |
测量范围 |
允许误差 |
|
流量（m3/min） |
0.001～100.000 |
不超过±2 %FS |
|
甲烷（%CH4） |
(0.00～1.00)%CH4 |
±0.06%CH4 |
|
(＞1.00～100)%CH4 |
真值的±6% |
|
|
绝压（kPa） |
(0～200) kPa |
±2.0%（F.S） |
|
温度（℃） |
-20℃～80℃ |
功能项 |
3测定仪的本安参数： Ui: DC19.2V,Ii:250mA, Ci:0uF， Li: 0mH。
4信号输出：
输出信号制式：频率型：（200～1000）Hz(脉冲宽度大于0.3 ms)；
数字信号型：传输方式：半双工，RS485，传输速率：9600bps，电平不小于3V。
5额定工作电压：18V DC
功耗：≤1.1W (60mA DC18.6V)
数字型：≤2.2W (120mA DC18.6V)频率型
电压允许波动范围：9V～24V DC
